产品概述：
LW36-40.5型户外自能式高压SF6断路器亦称第三代SF6断路器 ，，，，，，其接纳奇异自能灭弧原理 ，，，，，，在整个断路器开断电流规模内都具有优异的灭弧效果 ，，，，，，并且充分使用电弧自身的能量来熄灭电弧 ，，，，，，以是操动功小 ，，，，，，机械寿命高 ，，，，，，可达6000次 ，，，，，，因而从整体上提高了断路器的可靠性
主要用途和适用规模：
LW36-40.5高压六氟化硫交流断路器适用于交流50Hz ，，，，，，40.5的电力系统中 ，，，，，，是电力系统的控制和；；；ぷ氨 ，，，，，，也可作为联络断路器使用。。。。。
1.相关标准和主要特点：
切合GB1984-2003《高压交流断路器》和IEC 62271-100《高压交流断路器》的要求。。。。。断路器以SF6气体为绝缘和灭弧介质 ，，，，，，接纳自能式灭弧原理 ，，，，，，配用DCT-126P型弹簧操念头构 ，，，，，，具有开断能力强 ，，，，，，操作功小 ，，，，，，可靠性高的特点。。。。。
2.特殊说明：
本说明书适用于LW36-40.5型户外自能式六氟化硫高压交流断路器 ，，，，，，它详细形貌了断路器装置使用和维护的有关内容 ，，，，，，以及在此历程中需注重的清静规范和可能泛起的危险。。。。。任何操作职员在装置和使用断路器前需仔细阅读本说明书 ，，，，，，在确保熟悉相关内容后方可操作。。。。。若是仍有疑问请与制造商联系。。。。。
说明书在叙述历程中分“注重”和“忠言”两类提醒 ，，，，，，关于“注重”的有关内容 ，，，，，，若不执行有可能造成未便或稍微危险 ，，，，，，关于“忠言”的内容 ，，，，，，若不执行则有可能造成人身危险或装备损坏 ，，，，，，此两类提醒均以黑体字示出。。。。。
正常使用情形条件切合以下划定：
a）周围空气温度 -25℃（-40℃）～+40℃；；；
b）海拔高度 ≤2500m（2000m）；；；
c）风速 ≤34m/s；；；
d）日温差 ≤25℃；；；
e）日照强度 ≤1000W/m；；；
f）抗震水平 抗地动烈度8度：水平加速率0.2g ，，，，，，笔直加速率0.1g；；；
g）覆冰厚度 ≤10mm；；；
h）空气腌臜水平 不凌驾GB/T 5582中的Ⅳ级；；；
i）装置场合 户外。。。。。
注：括号内数值为断路器气压为0.33MPa时的参数。。。。。
若是用户有特殊使用情形条件要求 ，，，，，，可与制造商另行协商。。。。。

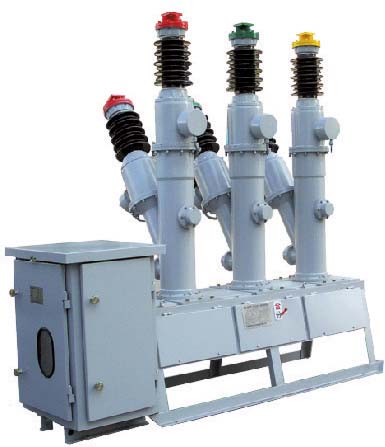

2.2主要手艺参数3产品的渝蕾电气断路器整体结构如图1所示。。。。。断路器接纳三极瓷套支柱式结构 ，，，，，，三个极柱装置在配合的基座上。。。。。极柱上部为灭弧室 ，，，，，，下部为支柱瓷套。。。。；；；谧坝腥嗔拇低澈腿鵖F6气体连通的管路系统及SF6气体密度控制器。。。。？？？ ？？？？刂乒窬又械踝霸诨旅 ，，，，，，柜内有三极配合配用的一个弹簧操念头构和控制单位。。。。；；；沟氖涑龈擞隑极的外拐臂相连 ，，，，，，再通过水平连杆举行三极机械联动操作。。。。。
断路器以SF6气体为绝缘和灭弧介质 ，，，，，，运行时断路器三极内SF6气体相互连通 ，，，，，，并接纳指针式密度控制器对其压力和密度举行监控。。。。。由于接纳自能式灭弧原理 ，，，，，，且在断路器运动系统中举行了优化设计 ，，，，，，使机械效率获得有用提高 ，，，，，，较大限度地降低了操作功。。。。。
注重：
1、密度控制器所示值为20℃时的压力值。。。。。
2、未接极柱时 ，，，，，，密度控制器显示的数值为气管内的压力。。。。。
3.1基座及管路
基座起到支持三极柱并毗连控制柜的作用 ，，，，，，由钢板弯制而成 ，，，，，，在盖上响应的封板后 ，，，，，，能知足GB/T 11022《高压开关装备和控制装备标准的共用手艺要求》的IP2X的防护品级。。。。；；；嬗腥鲎爸盟搅说牟僮魇挚。。。。；；；趁嬗幸桓鍪硬烀芏瓤刂破鞯氖哟。。。。；；；谧坝腥嗉诘腟F6气体连通管路和指针式气体密度控制器。。。。。管路在未毗连极柱上的自封阀时 ，，，，，，气管内无气体压力 ，，，，，，密度控制器显示的数值为管路内的压力。。。。。密度控制器装置在一个四通阀座上 ，，，，，，其中闲置的自封阀为断路器的充放气讨论。。。。。
3.2 SF6密度控制器
指针式SF6密度控制器（即压力表）用于对装备内SF6气体的密度举行监视 ，，，，，，并随气体压力即密度的转变而发出响应的控制信号。。。。。密度控制用具有温度赔偿功效 ，，，，，，即当情形温度在一定规模内转变而引起SF6气体压力转变时 ，，，，，，控制器不会行动。。。。。只有当SF6气体爆发走漏而引起气体密度转变时 ，，，，，，控制器才会发出响应的报警及闭锁信号。。。。。
3.3极柱
极柱乃是断路器的主体 ，，，，，，极柱主要由灭弧室、支柱瓷套及拐臂箱等组件组装而成。。。。。每一极柱为一个气密单位。。。。。极柱自上而下 ，，，，，，分为上接线端子板、灭弧室、下接线端子板、支柱瓷套、绝缘拉杆、拐臂箱、机构操作杆几部分组成（见图2）。。。。。
3.1上、下接线端子板
上、下接线端子板为一次线路接线用。。。。。上、下接线端子板皆为统一零件 ，，，，，，接线端子板在断路器上的引出线偏向可凭证用户现场需要举行无邪替换装置。。。。。上、下接线端子板的接线孔尺寸按3150A和1250A两种接线方法（见图3） ，，，，，，其尺寸规范参照GB/T5273《变压器、高压电器和套管的接线端子》。。。。。
3.3.2灭弧室
灭弧室包括了断路器的一次导电回路及灭弧辖档豌部件。。。。。灭弧室系统装置在灭弧室瓷套内 ，，，，，，是断路器的焦点部件。。。。。它主要由瓷套、上出线及静触头座、静主触头、静弧触头、喷口、动触头及气缸、动弧触头、中心触头、下支持座、拉杆等零部件组成（见图4）。。。。。
灭弧室上部装设了吸附剂 ，，，，，，用于吸附气体中的水分和气体剖析物。。。。。拉杆10与支柱瓷套内的绝缘拉杆相连 ，，，，，，并较终毗连至拐臂箱内的传动轴上（见图2所示）。。。。。灭弧室瓷套由高强瓷制成 ，，，，，，具有很高的强度和很好的气密性。。。。。灭弧室内的一次载流回路是由上接线端子板、静触头座、静触头、动触头及气缸、中心触头、下支持座、下接线端子板所组成。。。。。
3.3.3支柱瓷套
支柱瓷套起支持灭弧室以及对地绝缘的作用。。。。。瓷套内装有绝缘拉杆 ，，，，，，拉杆起对地绝缘和机械传动的作用（见图2）。。。。。支柱瓷套也由优质高强瓷制成 ，，，，，，具有很高的强度和很好的气密性。。。。。
3.3.4拐臂箱
拐臂箱是将传动元件内外相连通的主要部件 ，，，，，，对它的密封功效有着特殊的要求。。。。。拐臂箱将操念头构的输出功及行动转达到绝缘拉杆（见图2） ，，，，，，并较终转达到灭弧室中动触头部件单位 ，，，，，，完成断路器的分、合闸行动。。。。。拐臂箱上装有自封阀 ，，，，，，用于毗连基座内的充气管道。。。。。在气体管道未接上时 ，，，，，，三相极柱都处于自力密封状态。。。。。拐臂箱壳体用铝合金铸造而成
3.4断路器的自能灭弧原理
自能式灭弧是使用电弧能量建设起灭弧所需要的压力差举行吹弧。。。。。事情原理如图5所示。。。。。
当断路器接到分闸指令后 ，，，，，，以拉杆、气缸、动触头、大、小喷口等组成的动触头组件 ，，，，，，在机构分闸簧力的作用下拉杆受力向下运动 ，，，，，，静主触头先与动主触头疏散 ，，，，，，电流转移至仍在闭合的动、静弧触头上 ，，，，，，随后动、静弧触头疏散便形成电弧 ，，，，，，事情原理见图5。。。。。
灭弧室中的气缸按其结构在灭弧历程中所起的作用可将它分为热膨胀室和压气室两个部分 ，，，，，，见图5c）。。。。。热膨胀室下部装有单向阀 ，，，，，，压气室下部（即活塞端部）装有回气阀和释压装置。。。。。
在开断短路电流时 ，，，，，，弧触头间的电弧能量很大 ，，，，，，弧区大宗热气流流入热膨胀室 ，，，，，，在热膨胀室内举行热交流 ，，，，，，形成低温高压气体。。。。。此时 ，，，，，，由于热膨胀室压力大于压气室压力 ，，，，，，故单向阀关闭。。。。。当电流过零时 ，，，，，，热膨胀室内的高压气体吹向断口的电弧上使电弧熄灭。。。。。同时在分闸历程中 ，，，，，，压气室内的气体最先被压缩 ，，，，，，当抵达一定的气压值时 ，，，，，，底部的弹性释压阀翻开 ，，，，，，一边压气 ，，，，，，一边放气 ，，，，，，使机构不须要战胜更多的压气反力 ，，，，，，从而大大降低了操作功（见图5b）。。。。。
在开断小电流时（通常在几千安以下） ，，，，，，由于电弧能量小 ，，，，，，热膨胀室内爆发的压力小。。。。。此时压气室内的气体压力高于热膨胀室内压力 ，，，，，，单向阀翻开 ，，，，，，被压缩的气体向断口电弧吹去。。。。。在电流过零时 ，，，，，，这些具有一定流速的气体吹向断口使电弧熄灭（见图5c）。。。。。
3.5弹簧操念头构事情原理
弹簧操念头构装置在断路器基座下 ，，，，，，同电气控制部分装置在一个控制柜内。。。。？？？ ？？？？刂乒裢ü4个M20的螺栓毗连在基座下（见图1）。。。。；；；故涑隽擞隑极外拐臂毗连处、二次线出口处皆设计有防雨水渗漏的功效。。。。。
操动断路器所需的能量贮保存三极共用的一组合闸弹簧和一组分闸弹簧中。。。。。
